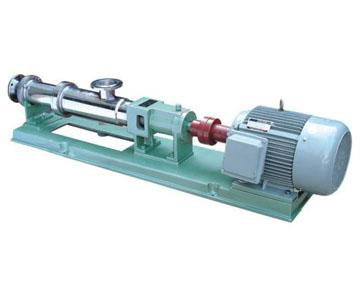

G系列整体不锈钢卫生螺杆泵

【G系列整体不锈钢卫生螺杆泵】
上海超乐磁力泵制造有限公司


销售热线：+86-021-56537066 56537166

图文传真：+86-021-63546111 56087444

销售部： 上海市沪太路655弄3号1705室
  • 所属系列：  螺杆泵
  • 产品型号：G系列整体不锈钢卫生螺杆泵
  • 检索关键字：G系列整体不锈钢卫生螺杆泵
  • 上传时间：2010-7-3 11:16:46
感谢您向我们发出订单我们会在最短时间与您联系


产品参数说明:

G型不锈钢单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。广泛应用于食品冶金、造纸、印染、化工、化肥。G螺杆泵是我公司投产的新型泵种。不锈钢螺杆泵主要工作部件是偏心螺杆和固定的衬套。不锈钢螺杆泵采用食品级橡胶套，工作温度可达120摄氏度，如果使用于高120摄氏度—350摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为 0.6MPa—1.2MPa，扬程60m—120m（清水），自吸高度一般在3m以上。因螺杆轴选用多种弹性材料制成，所以这种螺杆泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送。其流量与转速成正比，广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。

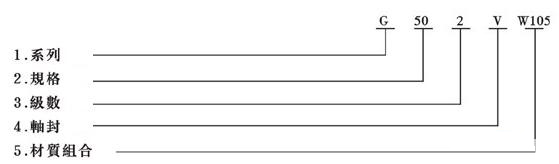

一、型号意义


二、最大允许颗粒直径和纤维长度

泵规格

G20

G25

G35

G40

G50

G70

G85

G105

G135

最大允许颗粒直径

3.5

4.5

5.7

7.1

9

11.4

14.3

17.9

22.8

最大允许纤维长度

20

26

32

40

51

64

80

102

128







三、泵的驱动方式示意图
